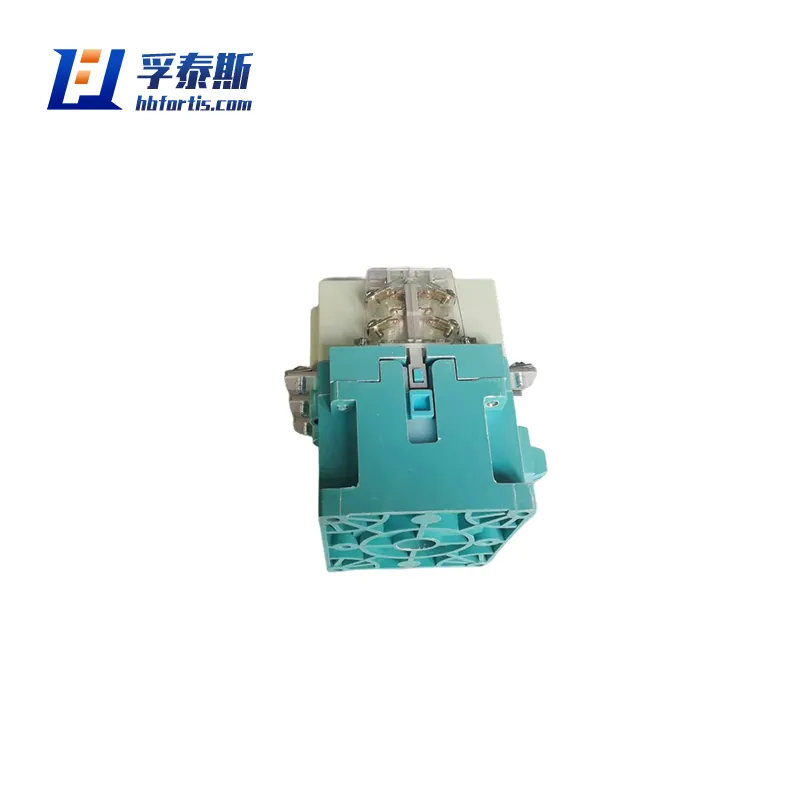

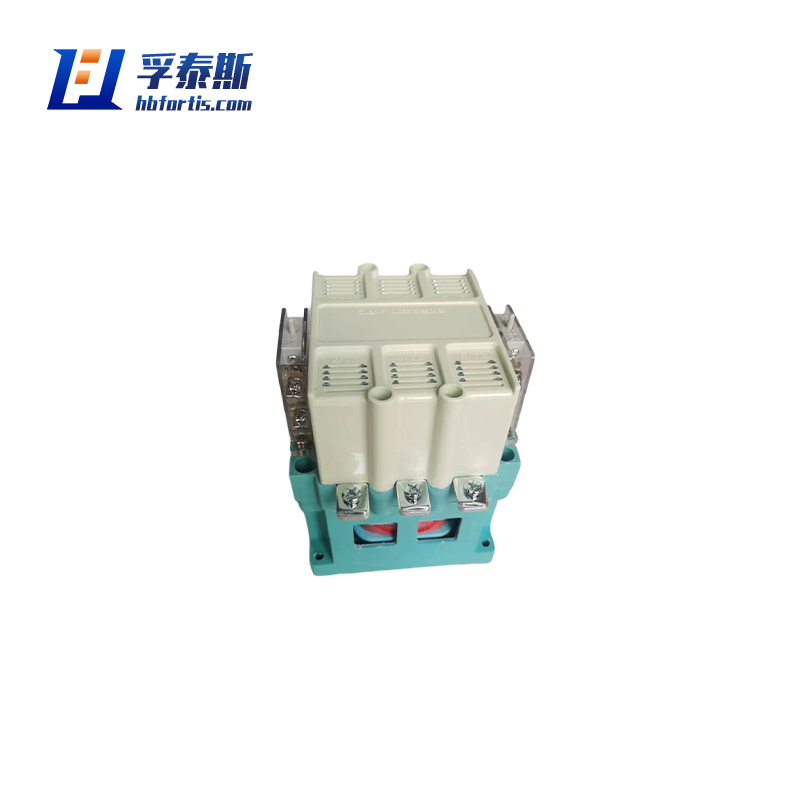

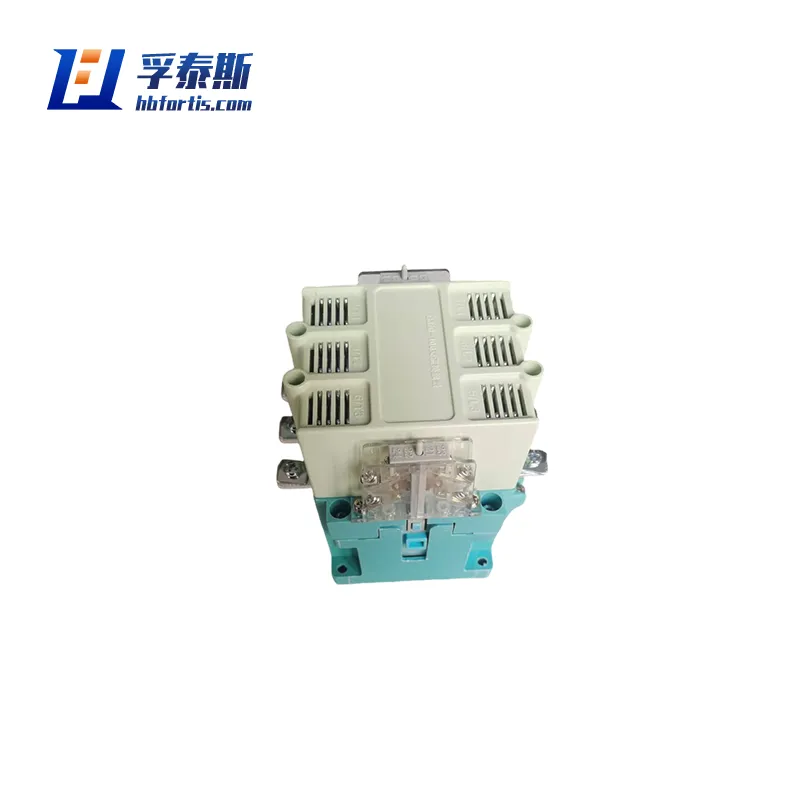

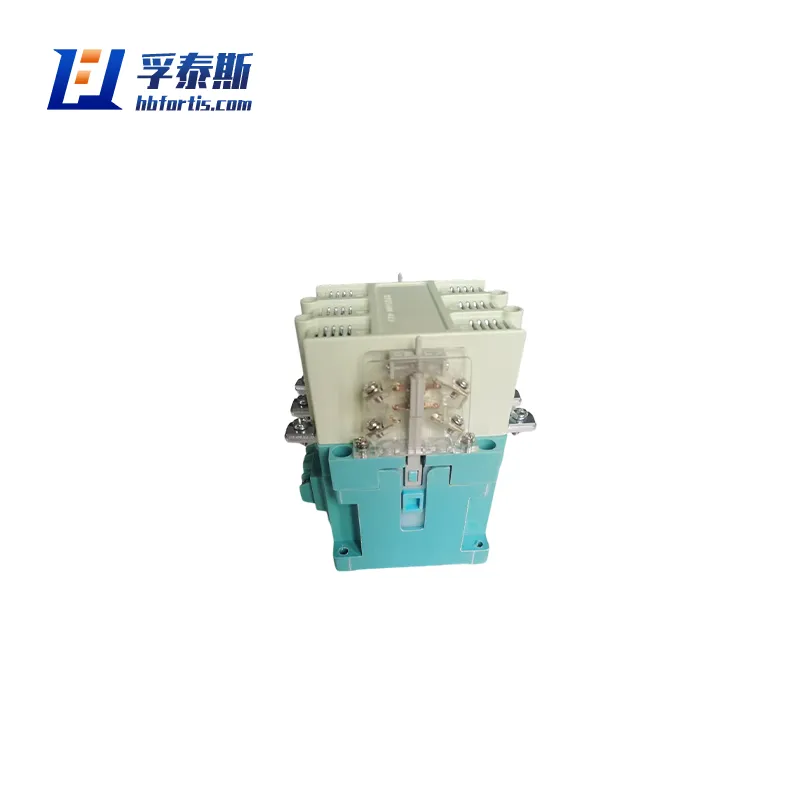

ان موصل التيار المتردد هو جهاز تحويل يتم التحكم فيه كهربائيًا ومصمم لعمليات التركيب والكسر المتكررة لدوائر الطاقة، وعادةً ما يتم التحكم في المحركات أو الإضاءة أو السخانات أو بنوك المكثفات. على عكس قاطع الدائرة الذي يوفر حماية من التيار الزائد، تم تحسين هذا الموصل المغناطيسي دورات عمل عالية التردد (ما يصل إلى 1200 عملية في الساعة) في ظل ظروف التحميل العادية. تتميز موصلاتنا بقلب فولاذي من السيليكون المصفح، ووصلات من سبائك الفضة، وملف تيار متردد/تيار مستمر منخفض الاستهلاك (طاقة الملف من 70 فولت أمبير إلى 9 فولت أمبير). متوفرة في تكوينات ثلاثية أو رباعية الأقطاب مع أطراف نافذة أو لولبية، وهي تتوافق مع معايير IEC 60947-4-1. يتم تثبيت كتل الاتصال الإضافية الإضافية (1NO/1NC إلى 8 مجموعات مساعدة) على الوحدة الرئيسية للحصول على تعليقات الحالة على أنظمة PLC. التيار المقدر من 9 أمبير إلى 800 أمبير، مناسب لكل من الأتمتة الصناعية وتطبيقات إدارة الطاقة في المباني.
كتيب منتجات شركة هيبي فورتيس للتكنولوجيا المحدودة
مزايا المنتج
عمر كهربائي طويل: تقاوم ملامسات أكسيد الفضة والكادميوم (AgCdO) أو أكسيد الفضة والقصدير (AgSnO₂) تآكل القوس، مما يوفر ما يصل إلى مليون عملية كهربائية تحت تصنيف AC-3 (بدء تشغيل محركات القفص السنجابي).
نطاق الجهد لفائف واسعة: متوفر في تيار متردد 24 فولت، 110 فولت، 220 فولت، 380 فولت و تيار مستمر 12 فولت، 24 فولت، 110 فولت، 220 فولت لتتناسب مع دوائر التحكم العالمية . نماذج متوافقة مزدوجة التردد (50/60 هرتز) للتصدير إلى الأسواق ذات معايير الشبكة المختلفة.
قوة قابضة منخفضة للملف: يعمل موفر الحالة الصلبة المدمج على تقليل الاستهلاك إلى أقل من ذلك 9VA أو 5W (بالنسبة لملفات التيار المستمر)، مما يحافظ على درجة حرارة اللوحة منخفضة ويطيل عمر الملف في التطبيقات التي يتم تنشيطها دائمًا مثل التحكم في ضاغط التدفئة والتهوية وتكييف الهواء (HVAC).
الملحقات المعيارية: جهات الاتصال المساعدة الأمامية أو الجانبية، التشابكات الميكانيكية لعكس أزواج الموصلات (تجنب الإغلاق المتزامن)، و كتل الموقت (تأخير التشغيل أو تأخير إيقاف التشغيل) يتم تشغيله بدون أدوات، مما يقلل من وحدات SKU الخاصة بالمخزون.
ميزات السلامة: تمنع المحطات الآمنة للأصابع (IP20) الاتصال العرضي، و المدمج في قمع الطفرة تعمل المكثفات الموجودة على ملفات التيار المستمر على حماية بطاقات إخراج PLC من الارتداد الاستقرائي.
سيناريوهات التطبيق

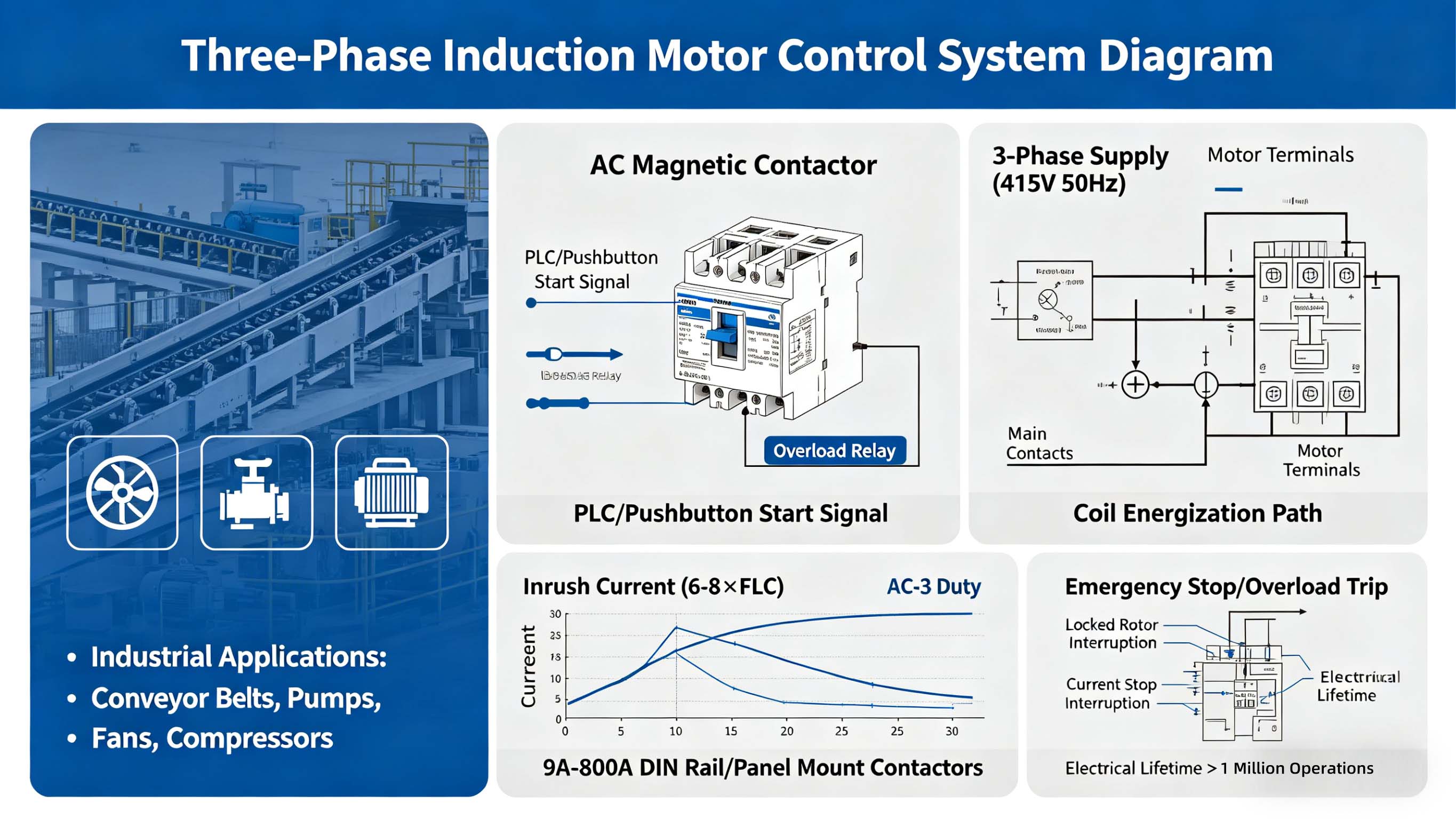

في سيور النقل الصناعية أو المضخات أو المراوح أو الضواغط موصل مغناطيسي للتيار المتردد هو العنصر الأكثر أهمية في مجموعة بدء تشغيل المحرك المقترنة بمرحل التحميل الزائد. عندما يرسل PLC أو زر الضغط إشارة البدء، يتم تنشيط ملف الموصل، مما يؤدي إلى سحب نقاط الاتصال الرئيسية لتوصيل مصدر الإمداد ثلاثي الطور (على سبيل المثال، 415 فولت 50 هرتز) بأطراف المحرك. أثناء مرحلة بدء تشغيل المحرك (واجب AC-3)، يجب أن يتحمل الموصل تيارات التدفق من 6 إلى 8 أضعاف تيار الحمل الكامل (FLC) دون لحام نقاط الاتصال الخاصة به. تتعامل موصلات السكك الحديدية أو الألواح المثبتة على السكك الحديدية أو الألواح من 9A إلى 800A DIN مع هذه الزيادات العالية في التدفق بشكل موثوق، مع عمر كهربائي يتجاوز مليون عملية. إنها تقطع التيارات الدوارة المقفلة بشكل آمن أثناء التوقفات الطارئة أو رحلات التحميل الزائد، مما يوفر سنوات من الخدمة الخالية من الصيانة في بيئات المصانع كثيرة المتطلبات.

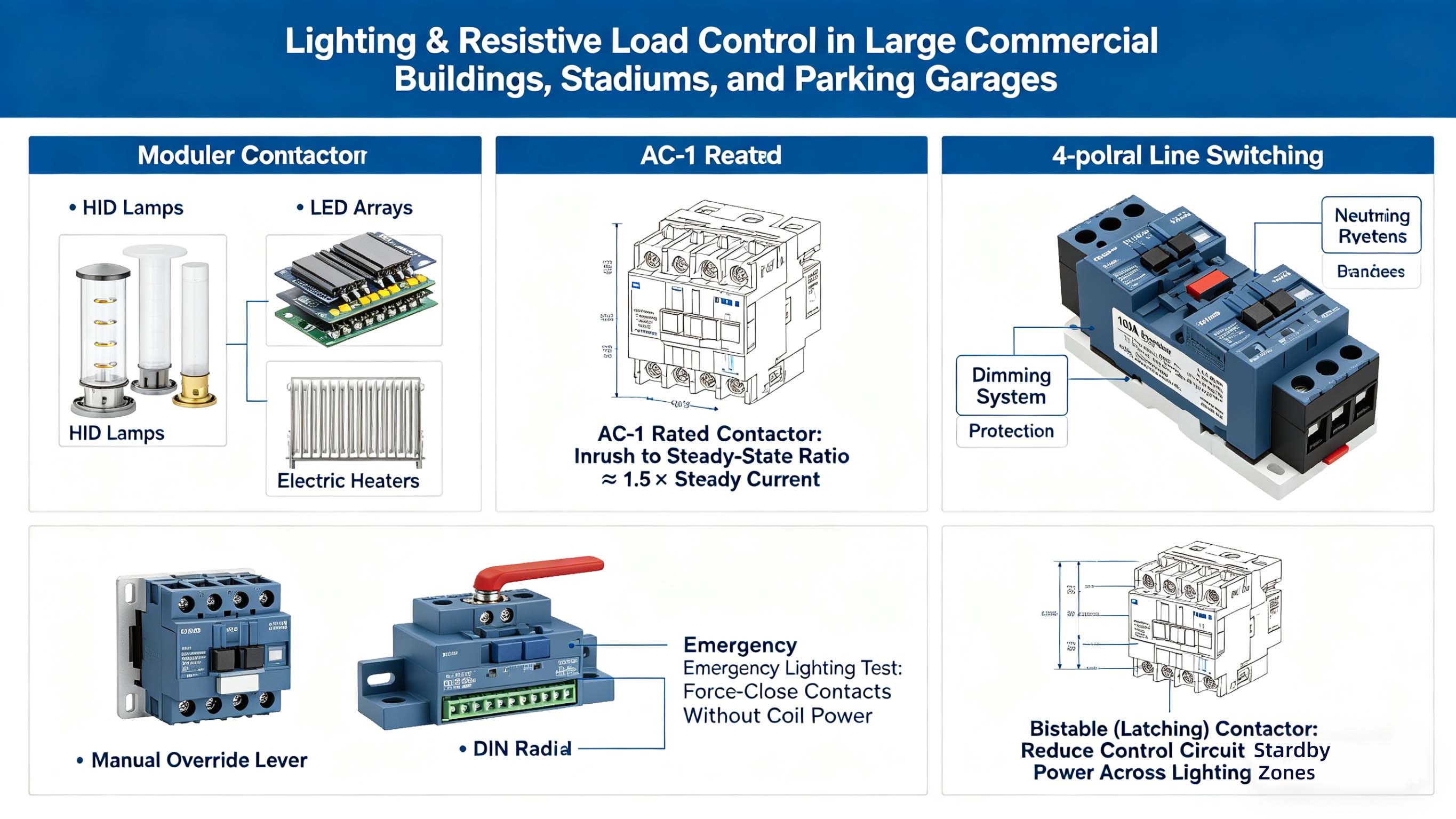

غالبًا ما تقوم المباني التجارية الكبيرة والملاعب ومواقف السيارات بتبديل مصابيح التفريغ عالي الكثافة (HID) أو مصفوفات LED أو السخانات الكهربائية من خلال المقاولين وحدات. على عكس أحمال المحرك، تتطلب دوائر الإضاءة موصلات ذات تصنيف AC-1 حيث تكون نسبة التدفق إلى الحالة المستقرة أقل (حوالي 1.5 × تيار ثابت). بالنسبة لبنوك محركات LED ذات تدفق عالي السعة، تسمح موصلاتنا ذات 4 أقطاب (قدرة كسر تصل إلى 100 أمبير) بتبديل الخطوط المحايدة بشكل منفصل، مما يمنع الانحناء المحايد الذي قد يؤدي إلى تلف أنظمة التعتيم. يمكّن غلاف السكك الحديدية المثبت على الحائط أو DIN مع أذرع التجاوز اليدوية فنيي الصيانة من إغلاق نقاط الاتصال بالقوة حتى عند إيقاف تشغيل طاقة الملف، وهي ميزة مهمة لاختبارات الإضاءة في حالات الطوارئ. تستخدم بعض التركيبات موصلات ثنائية الثبات (مغلقة) لتقليل استهلاك الطاقة الاحتياطية لدائرة التحكم عبر مئات مناطق الإضاءة.

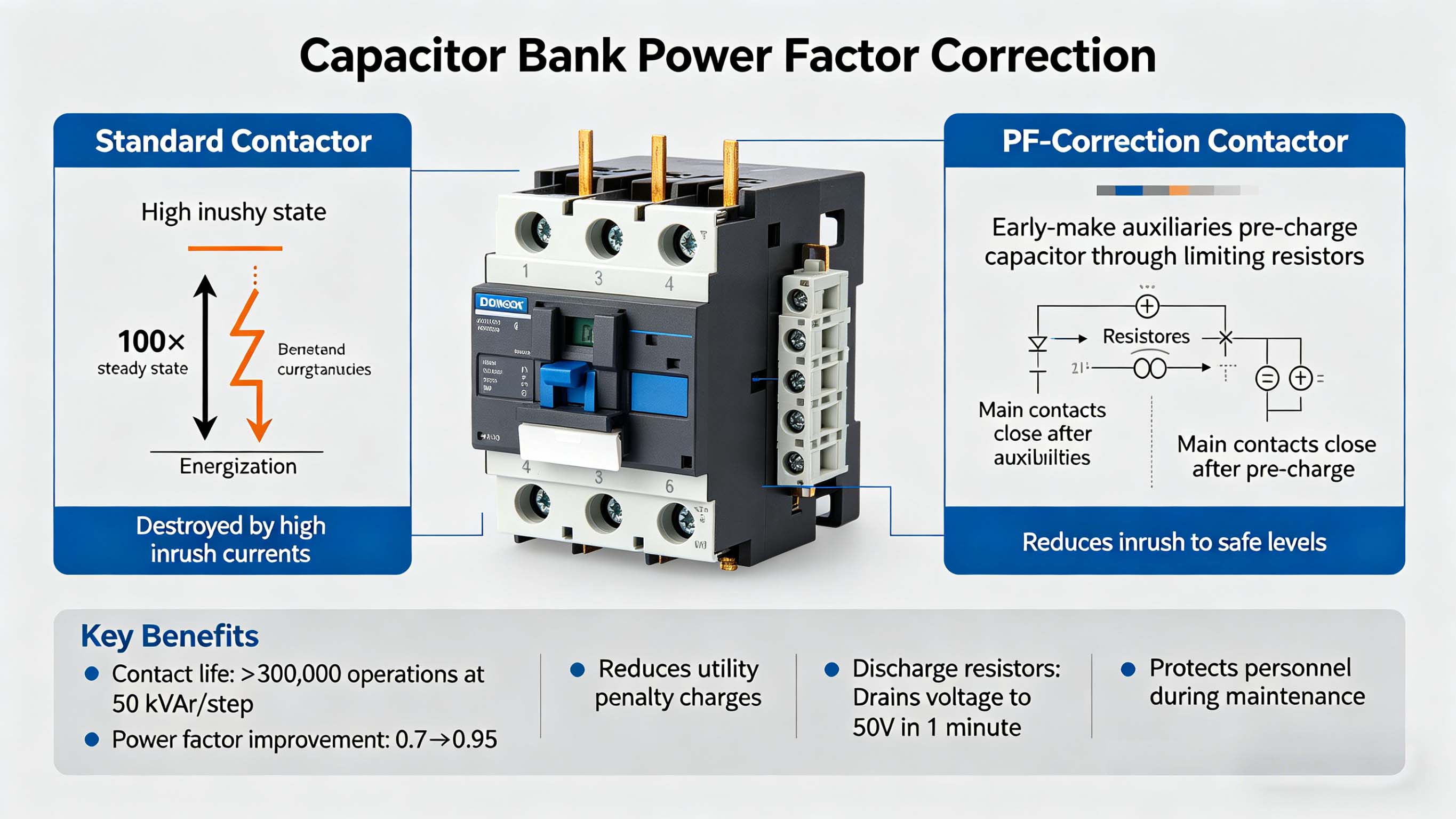

بالنسبة للوحات تصحيح معامل القدرة في المواقع التجارية أو الصناعية، أ قواطع AC متخصصة مع اتصالات مساعدة مبكرة تبديل البنوك مكثف. سيتم تدمير الموصلات القياسية بواسطة تيارات تدفق عالية (تصل إلى 100 × حالة ثابتة) أثناء تنشيط المكثف. تشتمل قواطع تصحيح PF الخاصة بنا على مجموعة من أدوات مساعدة مبكرة الصنع متصلة بالمقاوم التي تقوم بشحن المكثف مسبقًا من خلال الحد من المقاومات قبل إغلاق نقاط الاتصال الرئيسية، مما يقلل من التدفق إلى مستويات آمنة. عند الفتح، تنقطع نقاط الاتصال المساعدة بعد نقاط الاتصال الرئيسية، مما يضمن عدم حدوث انحناء مستمر عبر المكثفات. يعمل هذا التصميم على إطالة عمر الاتصال لأكثر من 300000 عملية بمعدل 50 كيلو فولت أمبير لكل خطوة، مما يؤدي إلى تحسين عامل الطاقة الإجمالي من 0.7 إلى 0.95 مع تقليل رسوم غرامات المرافق. تشتمل جميع الطرازات على مقاومات تفريغ لتصريف جهد المكثف المخزن إلى 50 فولت خلال دقيقة واحدة، مما يحمي الأفراد أثناء صيانة اللوحة.

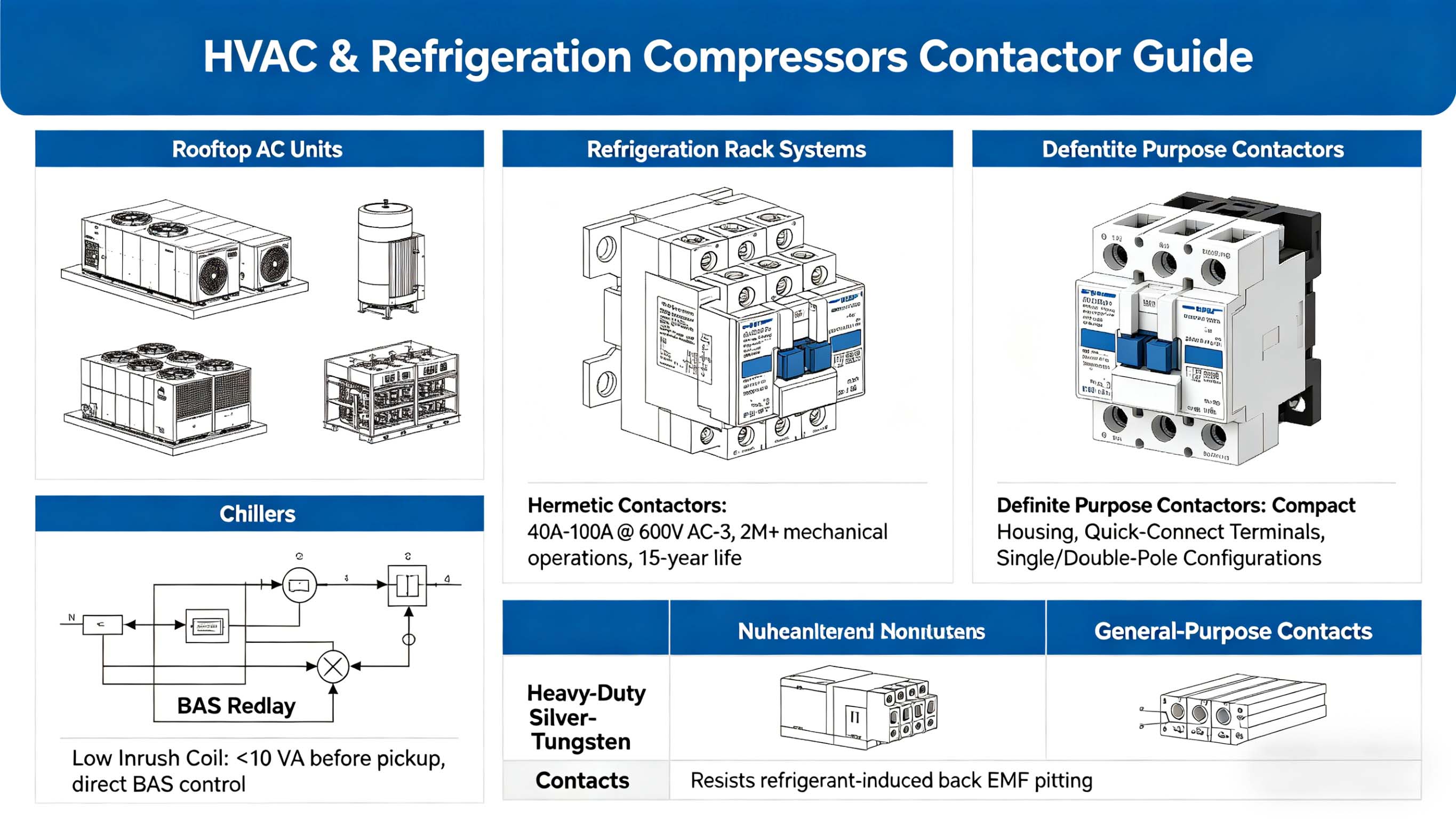

تستخدم وحدات تكييف الهواء على السطح، والمبردات، وأنظمة رفوف التبريد موصلات HVAC محكمة الغلق المصممة خصيصا لأحمال الضاغط. تشتمل هذه الموصلات المحكمية، والتي غالبًا ما يتم تصنيفها من 40 أمبير إلى 100 أمبير عند جهد 600 فولت AC-3، على عمر ميكانيكي طويل جدًا (أكثر من 2 مليون عملية) لتتناسب مع العمر التشغيلي البالغ 15 عامًا للضواغط التجارية. يسمح التدفق المنخفض للملف (أقل من 10 فولت أمبير قبل الالتقاط) بالتحكم المباشر من مخرجات مرحل نظام التشغيل الآلي للمبنى (BAS) بدون مرحلات طاقة متوسطة. نحن نقدم أيضا المقاولين غرض محدد التي تتميز بعلب مدمجة، ومحطات توصيل سريعة، وتكوينات أحادية القطب أو مزدوجة القطب لدوائر التبريد الأصغر. على عكس الموصلات ذات الأغراض العامة، تم تصميم هذه الأجهزة بملامسات شديدة التحمل من التنجستين الفضي والتي تقاوم الحفر الناتج عن طفرات المجالات الكهرومغناطيسية الخلفية الناتجة عن المبرد الشائعة في ظروف البدء المنخفضة المحيطة.
