مؤشر خطأ الدائرة القصيرة من نوع التسجيل العابر لنظام الطاقة الكهربائية FT-FI2

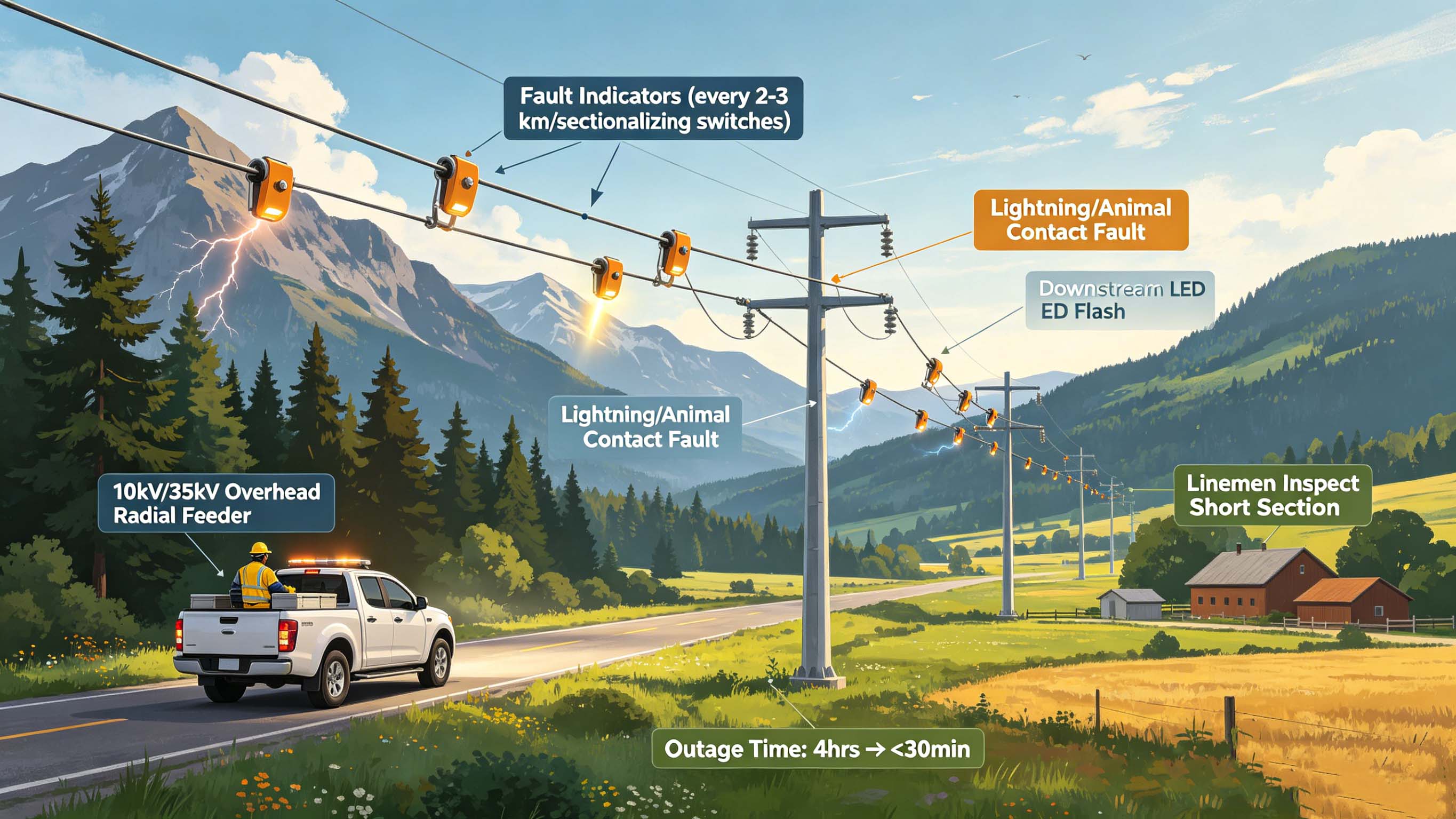

خطوط التوزيع الشعاعية العلوية

في المغذيات الشعاعية العلوية ذات المسافات الطويلة 10 كيلو فولت أو 35 كيلو فولت التي تمر عبر الجبال أو الغابات أو المناطق الريفية، قد تتسبب ضربة صاعقة أو ملامسة للحيوانات في حدوث خطأ عابر أو دائم. عندما أ مؤشر الخطأ يتم تثبيته على كل موصل طور عند نقاط فرعية رئيسية (على سبيل المثال، كل 2-3 كم أو عند مفاتيح القطع)، ويعرض الجهاز فلاش LED ساطعًا فقط على الجانب السفلي من الخطأ. يقود رجال الخطوط إلى أول مؤشر وامض ويفحصون القسم القصير فقط أمامهم، بدلاً من القيام بدوريات بطول 20 كم من الخط. يؤدي هذا إلى تقليل وقت انقطاع الخدمة بشكل مباشر من 4 ساعات إلى أقل من 30 دقيقة، مما يؤدي إلى تحسين مقاييس المرافق SAIDI وCAIDI بشكل كبير.

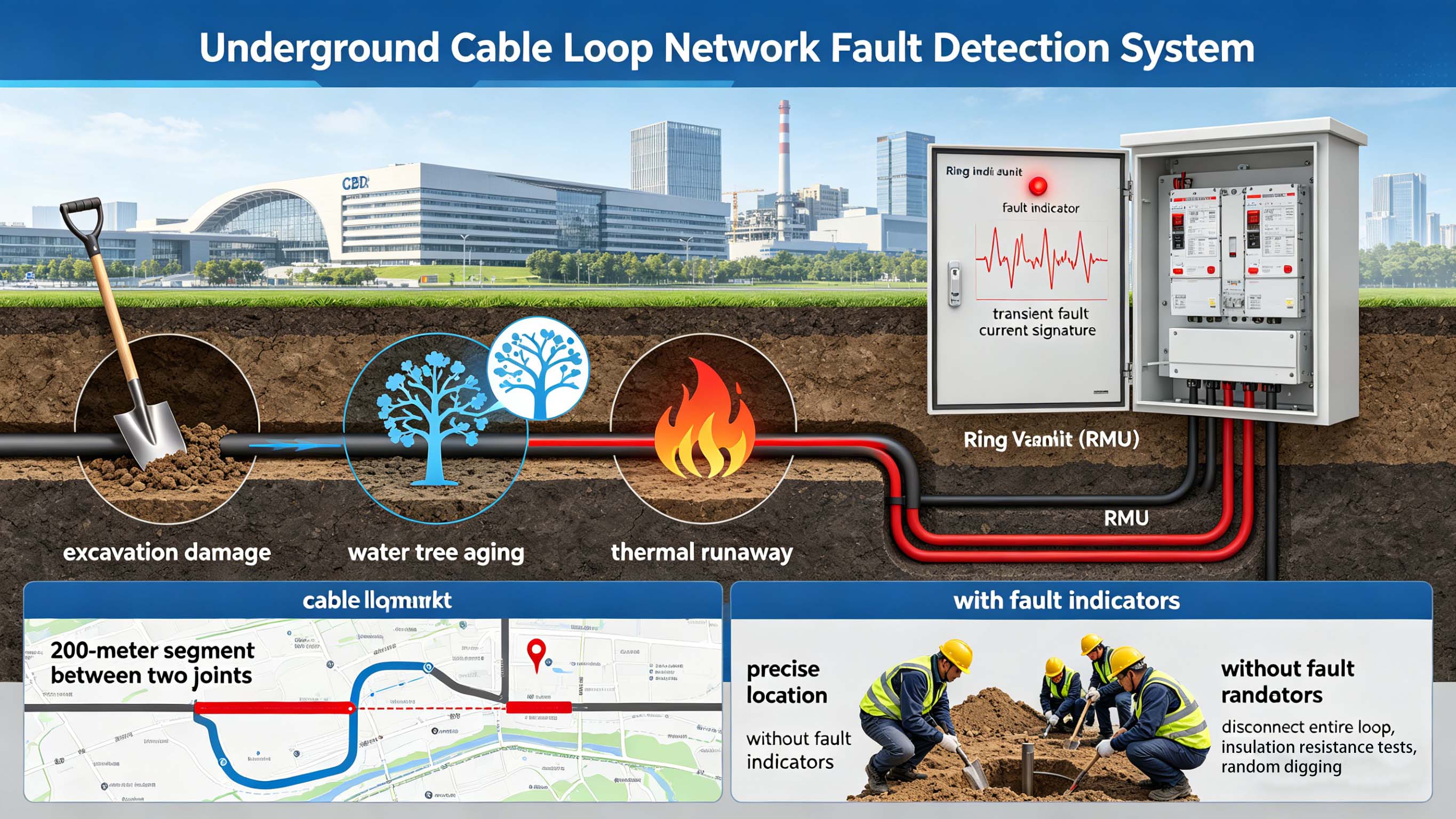

شبكات حلقة الكابلات تحت الأرض

تكون الكابلات الموجودة تحت الأرض في مناطق الأعمال المركزية الحضرية أو المجمعات الصناعية عرضة للأعطال الناجمة عن أضرار الحفر أو شيخوخة شجرة المياه أو الهروب الحراري. على عكس الخطوط الهوائية، لا يمكن اكتشاف أعطال الكابلات بشكل مرئي من الشارع. عن طريق التركيب مؤشرات الخطأ عند كل وصلة كابل أو على لوحة الوحدات الحلقية الرئيسية (RMUs)، يلتقط الجهاز توقيع تيار الخطأ العابر عند فشل قسم الكابل. تتحول الشاشة إلى اللون الأحمر أو تومض بمصباح LED، مما يسمح للطاقم بتحديد الجزء الدقيق البالغ طوله 200 متر بين المفصلين. وبدون هذه المؤشرات، ستحتاج فرق المرافق إلى فصل الحلقة بأكملها، وإجراء اختبارات مقاومة العزل في نقاط متعددة، وربما الحفر عشوائيًا - وهي عملية مكلفة وتستغرق وقتًا طويلاً.

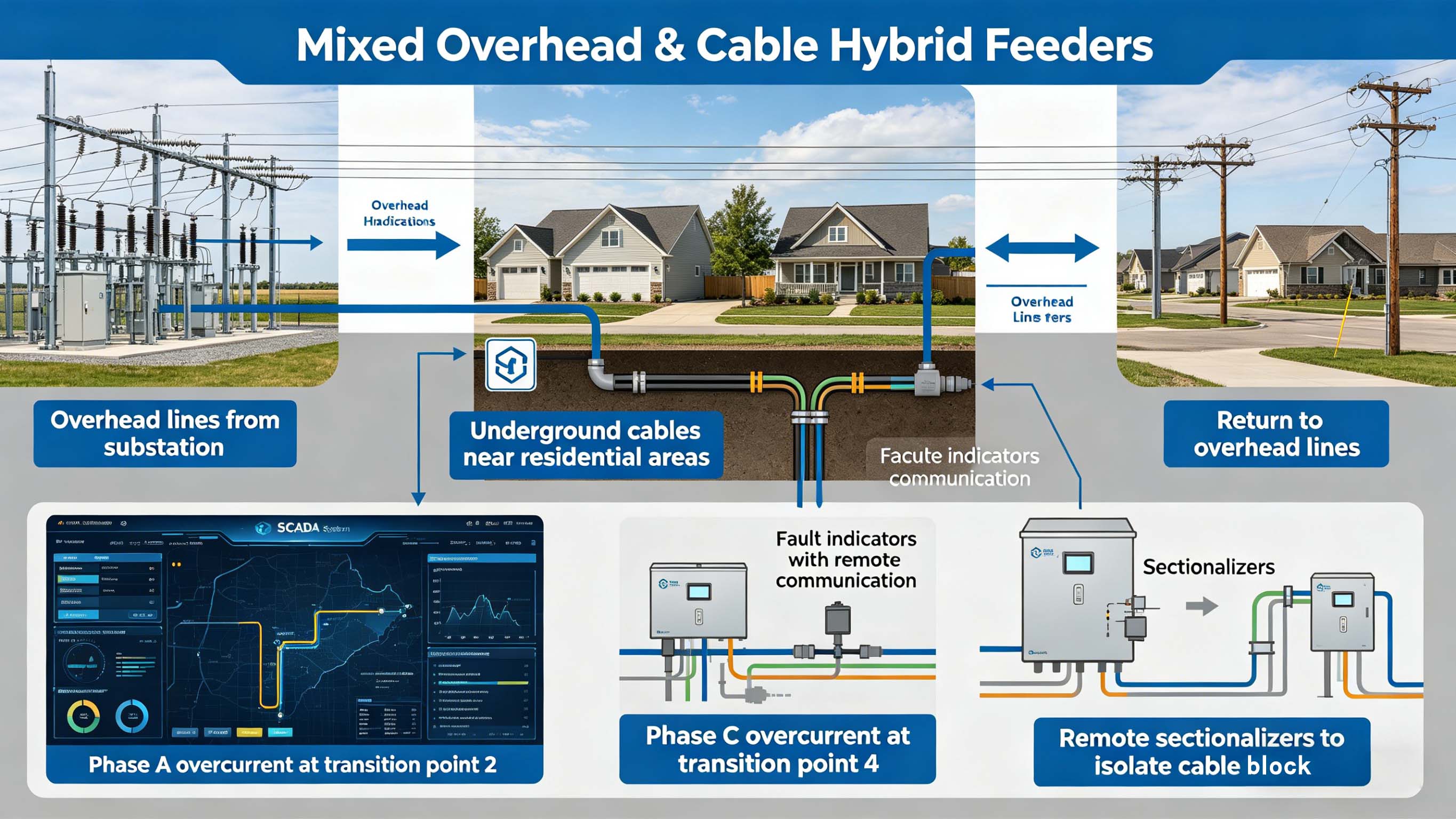

مغذيات علوية مختلطة وكابلات هجينة

غالبًا ما تبدأ وحدة التغذية النموذجية في الضواحي بخطوط هوائية من المحطة الفرعية، ثم تنتقل إلى كابلات تحت الأرض بالقرب من التجمعات السكنية، ثم تعود إلى الأعلى. عندما يحدث خطأ في الجزء الموجود تحت الأرض، قد تتعثر أجهزة إعادة الغلق العلوية في المنبع وتعيد الإغلاق بنجاح إذا كان الخطأ عابرًا. ومع ذلك، يتطلب وجود خطأ دائم في الكابل عزلًا فوريًا. التثبيت مؤشرات الخطأ مع الاتصال عن بعد في نقاط الانتقال من الحمل إلى الكبل، يزود المرسلون ببيانات الأخطاء في الوقت الفعلي. يعرض نظام SCADA على الفور المرحلة ونقطة الانتقال التي شهدت التيار الزائد. يمكن للمرسلين بعد ذلك فتح المقاطع عن بعد لعزل كتلة الكابل فقط، مما يحافظ على تنشيط بقية الخط العلوي والحفاظ على الطاقة للعملاء الأصحاء.

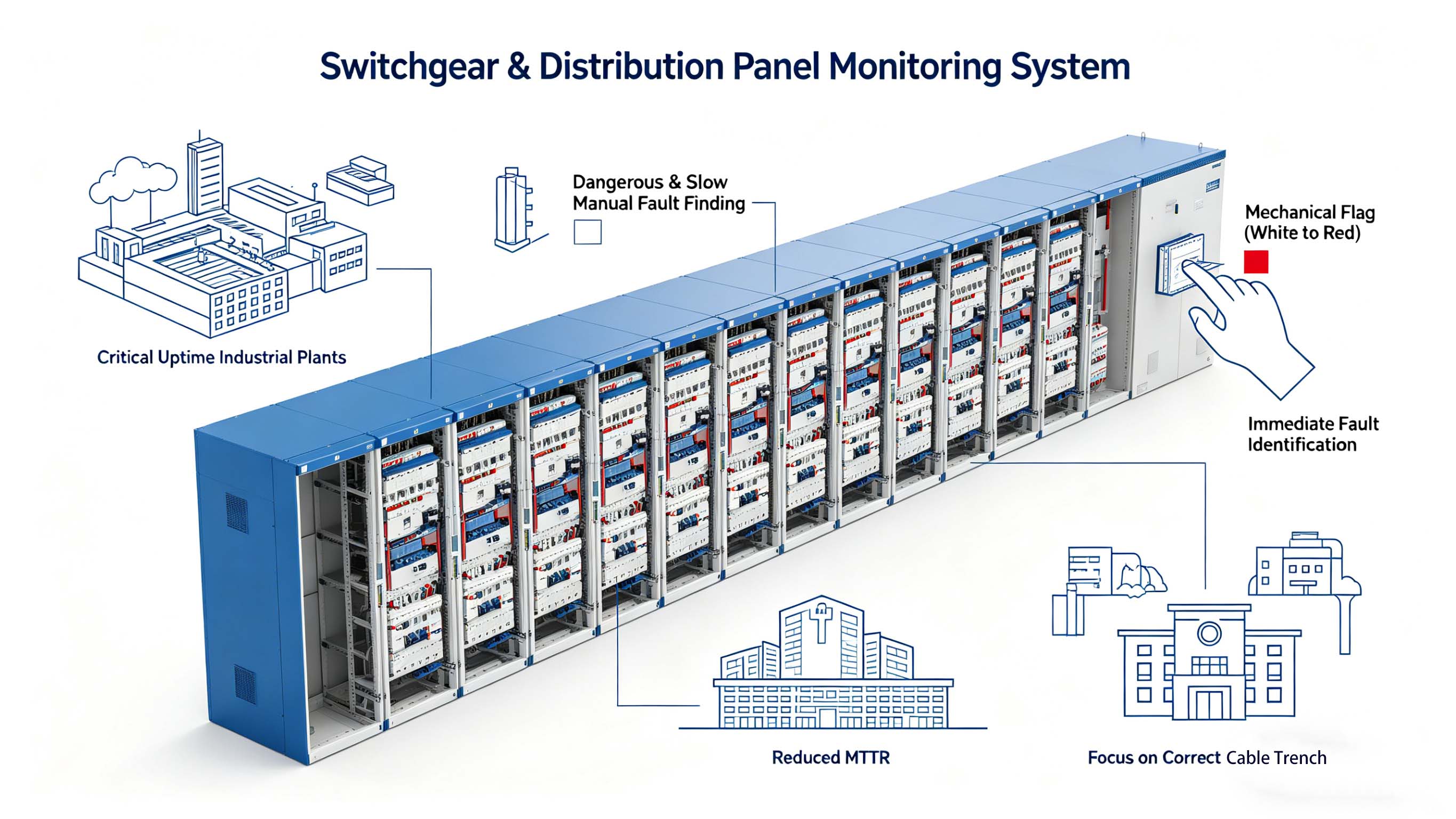

مراقبة المفاتيح الكهربائية ولوحة التوزيع

داخل مجموعة المفاتيح الكهربائية الداخلية المغطاة بالمعدن أو لوحات التوزيع الثانوية، يعد اكتشاف الأخطاء يدويًا بين العشرات من وحدات التغذية الصادرة أمرًا خطيرًا وبطيئًا. يمكن تجهيز كل لوحة قاطع دائرة بـ مؤشر خطأ مثبت على اللوحة متصلة بمخرجات التتابع أو CT. عندما يؤدي خطأ في اتجاه مجرى النهر إلى تعطل الكسارة، يظهر العلم الميكانيكي للمؤشر المقابل من الأبيض إلى الأحمر، مما يحدد بدقة وحدة التغذية التي تسببت في العطل. وهذا يلغي الحاجة إلى التحقق من إعدادات ترحيل حماية كل وحدة تغذية أو تخمين الكابل الذي تعرض لخطأ. بالنسبة للمنشآت الصناعية ذات متطلبات وقت التشغيل الحرجة (على سبيل المثال، مصانع أشباه الموصلات أو المستشفيات)، فإن هذا التحديد الفوري يقلل من متوسط الوقت اللازم للإصلاح (MTTR) ويسمح لأطقم الصيانة بالتركيز على خندق الكابل الصحيح على الفور.
